Alat Alat Fiber Optik Dan Fungsinya

Alat alat fiber optik dan fungsinya adalah seperangkat alat instalasi yang di pakai untuk memasang kabel fiber optik. ada beberapa macam jenis perangkat fiber optik yang di pakai, seperti alat untuk pemeriksaan inti core dan pembersih core fiber optik.

1. Fusion Splicer

Fusion splicer atau Penyambungan fiber optik adalah proses penyambungan fiber optik, mis. konduktor kabel optik, melalui perlakuan panas suhu tinggi. Dengan bantuan mesin las khusus, pengelasan Fiber optik dilakukan secara otomatis. Dengan bantuan mesin las, seluruh rangkaian pekerjaan pengelasan dilakukan - dari penyelarasan ujung yang akan dilas hingga perlindungan sambungan.

Penyambung fiber optik modern adalah robot industri yang dilengkapi dengan sistem kontrol otomatis. Menghapus pernis berwarna dan lapisan pelindung dari ujung fiber (2-3 cm). Pembelahan fiber yang dilindungi dengan presisi khusus. Penjajaran (alignment) fiber optik di bawah mikroskop menggunakan manipulator. Pada mesin las modern, penyelarasan dilakukan secara otomatis. Selanjutnya, bagian ini ditempatkan di ruang termal (oven), di mana selongsongnya menyusut panas.

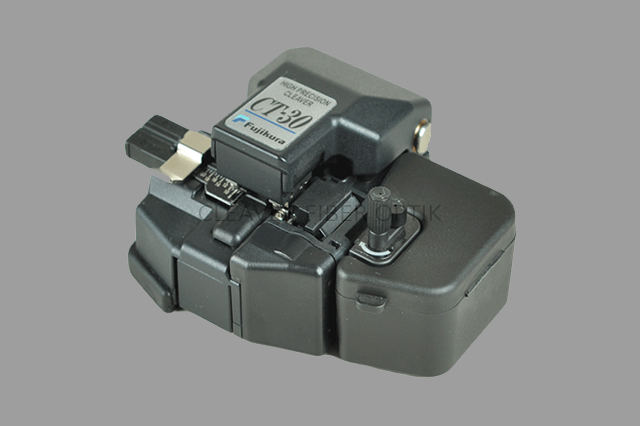

2. Cleaver

Cleaver adalah sebuah alat atau perlengkapan untuk membuat potongan muka ujung fiber yang hampir sempurna. Sama seperti menggunakan alat pencungkil ketupat saat memotong kaca, roda (bilah) pisau pemotong fiber membuat potongan yang sangat kecil pada fiber terlebih dahulu, kemudian fiber ditekan pada potongan kecil untuk memaksanya putus pada sudut 90 ° dan memperlihatkan a cermin seperti permukaan ujung fiber.

3. Stripper

Miller Stripper adalah alat luar biasa yang direkomendasikan untuk mengupas serat berlapis 250µm. Miller Stripper memiliki lubang bor laser 0,0055 "(0,14 mm), pegangan pegangan berbantalan plastik yang lembut, dan rahang pengupasan yang sangat akurat, memastikan tindakan pengupasan yang bersih dan mulus.

4. Optical Power meter (OPM)

Optical Power meter (OPM) adalah instrumen pengujian yang digunakan untuk mengukur secara akurat kekuatan peralatan fiber optik atau kekuatan sinyal optik yang melewati kabel fiber. Ini juga membantu dalam menentukan kehilangan daya yang terjadi pada sinyal optik saat melewati media optik. Pengukur daya optik terdiri dari sensor terkalibrasi yang mengukur rangkaian amplifier dan tampilan. Sensor biasanya terdiri dari semikonduktor berbasis silikon (Si), germanium (Ge) atau indium gallium arsenide (InGaAs). Unit tampilan menunjukkan daya optik terukur dan panjang gelombang yang sesuai dari sinyal optik.

5. Optical Time Domain Reflectometer (RTDR)

Prinsip operasi OTDR mirip dengan radar. OTDR melakukan pengukuran waktu pantulan cahaya. OTDR pada dasarnya menentukan karakteristik kabel fiber optik yang digunakan untuk merambat sinyal optik.

Ini juga digunakan untuk mengevaluasi parameter seperti kehilangan sambungan, sudut pantulan sinyal cahaya, atenuasi fiber, dll. Ketika sinyal ditransmisikan melalui kabel fiber optik maka selama transmisi beberapa bagian dari sinyal dipantulkan. Refleksi ini menghasilkan redaman sinyal yang terutama terjadi karena cacat pada kabel fiber.

Dengan demikian, OTDR digunakan sebagai peralatan pengujian dalam sistem komunikasi fiber optik untuk menentukan tingkat kehilangan sinyal di dalam kabel fiber.

6. Light Source

Light source fiber optik menggunakan serat optik sebagai "pipa cahaya", yang mentransmisikan cahaya dari sumber melalui fiber ke lokasi yang jauh. Sumber cahaya biasanya disebut "iluminator fiber optik" dan terdiri dari sumber cahaya terang dan seringkali beberapa optik untuk memfokuskan cahaya secara efisien ke dalam fiber.

7. Optical Fiber Identifier (OFI)

OFI memungkinkan untuk melihat apakah serat aktif, tanpa harus memutuskannya dari jaringan. Mereka mencapai ini dengan menjepit rentang tengah serat dan mendorong tikungan makro kecil. OFI mendeteksi sejumlah kecil cahaya yang bocor melalui tikungan makro untuk menentukan aktivitas.

Sebagian besar unit juga dapat menentukan arah lalu lintas melalui tautan serat. OFI juga dapat mendeteksi dan mengidentifikasi frekuensi termodulasi tertentu. OFI biasanya dirancang untuk bekerja dengan dilapisi 250 um, penyangga 900 um, serat jaket 2mm dan 3mm.

8. Visual Fault Locator (VFL)

Visual Fault Locator (VFL) adalah alat penting untuk setiap Kit Alat Fiber Optik, seperti penguji kontinuitas. VFL bukanlah salah satu alat yang paling murah dalam kit alat Anda. Ini akan memungkinkan Anda untuk dengan cepat mengidentifikasi jeda atau tikungan makro dalam Fiber optik, dan mengidentifikasi sambungan fusi yang buruk dalam serat optik mode multimode atau tunggal.

Perbedaan besar antara VFL dan penguji kontinuitas adalah sumber cahaya dan daya keluaran optik dari sumber cahaya. VFL biasanya menggunakan sumber cahaya laser merah (635-650nm). Daya keluaran optik laser biasanya 1mW atau kurang. Karena daya keluaran optiknya yang tinggi, Anda tidak boleh melihat keluaran VFL secara langsung.
